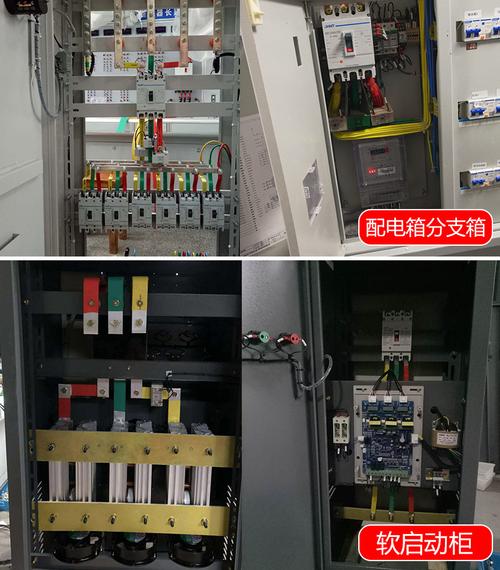

仿威图柜、GGD低压配电柜、动力开关柜与无功补偿电容柜 成套配电柜系统全解析

在现代工业与民用供配电系统中，成套配电柜是电能分配、控制、保护与补偿的核心设备。其中，仿威图柜、GGD型低压配电柜、动力开关柜以及无功功率补偿电容柜构成了最常见的成套配电解决方案。本文将对这些柜型的特点、功能及应用进行系统梳理。

一、仿威图柜：高防护与模块化设计

仿威图柜是参照德国威图（Rittal）技术标准制造的控制柜/配电柜，广泛应用于自动化控制、电力分配及工业设备配套。其核心优势包括：

• 高防护等级：通常达到IP54、IP55甚至IP66，有效防尘、防水、防腐蚀性气体。
• 模块化结构：采用标准安装板和型材框架，便于扩展与改造。
• 优异的承重与散热：九折型材框架承重可达数百公斤，配合空调或风扇实现智能温控。
• 做工精良：表面磷化喷涂处理，抗冲击、耐老化。

仿威图柜常用于对可靠性要求极高的场合，如化工、冶金、轨道交通及智能制造产线。

二、GGD低压配电柜：固定式经典柜型

GGD型交流低压配电柜是国内广泛使用的固定式低压配电装置，适用于发电厂、变电站、工矿企业的配电系统。主要特点：

• 结构简单、固定安装：元器件固定在柜内安装板上，可靠性高。
• 容量范围：额定电流可达3150A，短时耐受电流可达50kA。
• 分断能力强：采用高性能断路器与隔离开关，保证系统安全。
• 成本经济、维护方便：柜体通用性强，备件充足，适合大规模部署。

GGD柜常用于变压器低压侧总柜、母联柜及馈电柜，是传统配电室的“主力军”。

三、动力开关柜：驱动与控制的核心

动力开关柜主要用于对电动机、水泵、风机等动力设备进行配电、启动、保护与监控。典型配置有：

• 断路器 / 接触器 / 热继电器组合，实现过载、短路、缺相保护。
• 软启动器或变频器，降低启动冲击，实现调速节能。
• 控制回路与信号系统，支持就地/远程操作及状态反馈。

在成套配电系统中，动力开关柜与GGD柜、仿威图柜配合使用：GGD柜负责总配电，仿威图柜或动力柜负责控制终端。动力柜内通常独立设置在每个用电设备附近，减少电缆压降与干扰。

四、无功功率补偿电容柜：节能降损的关键

无功补偿电容柜通过并联电容器组，向感性负载提供无功功率，从而：

• 提高功率因数：从0.7~0.8提升至0.9以上，避免供电局罚款。
• 降低线路损耗：减少视在电流，释放变压器容量。
• 稳定电压：抑制电压波动与闪变。

现代电容柜通常配备自动控制补偿器（RPC/ 智能电容），实现分组投切、过零动作、过压与谐波保护。常见的柜型有：

• 传统电容柜：接触器投切电容器，多用于7%或14%电抗率场合。
• 智能电容柜：采用自愈式低压并联电容器，模块化安装，某模块故障不影响整体。
• 有源无功补偿柜（SVG）：响应更快，可对无功进行双向补偿，治理闪变与谐波。

在成套项目中，电容柜与GGD柜、仿威图柜可并柜排列，统一总线、统一标色、统一搭接。电容器容量按变压器容量的20%~30%选取（并考虑需系数和现有负荷），且注意电抗率匹配箱变及其内部配电网络。

五、整柜成套装解决方案与选型建议

建成功能完善、型式完美成套解决方案，应重点关注未来及下续下扬的发展模式：选用如具有各“两快慢的今”新功能体系的开放式改拓性和性能最优设计的设的免维修派各类新一代断路器等子装配功率小型也换压绝缘等等容量。
